Relais DB0ESW im DMR/FM Multimode on Air

Hier wichtige Infos zum Relais :

 Ausgabe / TX :  439,050 MHz                                    Eingabe / RX :   431,450 MHz

 DMR nicht aktiv von 19:00 bis 20:00 Uhr MEZ wegen der FM-Runde. In dieser Zeit kein Internet-Zugang für DMR.

FM – Mode:  Für Aussendungen in FM ist unbedingt der CTCSS Ton von 67 Hz zu benutzen. Dieser sollte wenn möglich auch im RX eingeschaltet werden, damit sich bei DMR Betrieb die Rauschsperre nicht öffnet.

Echolink im FM - Mode : Das Relais ist weiterhin ans Echolink-System angebunden.  Hier kann man das Relais unter  EL-Node: 439050 erreichen.

Wer zum Echolink-Einstieg eine deutschsprachige Hilfe benötigt, hier ein Link:

 www.satszene.ch/hb9dww/echolink%20help/help.htm

DB0ESW Mixed im FM und DMR-Mode

DMR-Betrieb ist nun über das DMR+ Netz und das Brandmeister-Netz möglich.

Analog, DMRplus und Brandmeister kombiniert

DB0ESW nun auch in digital in beiden Netzen QRV

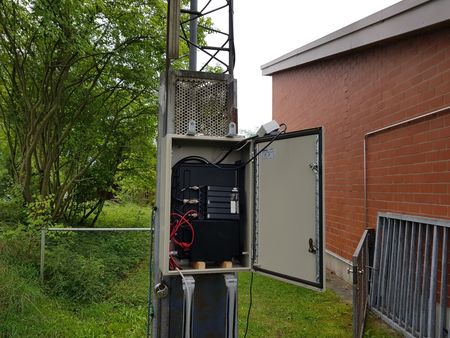

Durch die Möglichkeit unseren Hytera RD985 Repeater nicht nur analog sondern auch digital zu betreiben, sowie der immer günstiger werdenden DMR-Funkgeräte, wurde die Idee geboren, unser UHF-Relais in Eschwege nicht nur analog per EchoLink erreichbar zu halten. Die technische Entwicklung und das Wachstums des DMR-Netzes in Deutschland reizt besonders auch die jüngeren OMs dabei federführend mitzuwirken. Für weitere computerinteressierte junge Leute ist die Kombination Funk/Digital hoch interessant und ein guter Ansatz für unser Hobby zu werben, so wie im OV F28 geschehen. Eine Verjüngung des OV hat dadurch vielversprechende Ansätze erfahren.

Der Markt bietet mittlerweile ein riesiges Spektrum an preisgünstigen DMR- / Analog-Endgeräten, um solch eine Idee umzusetzen. Da die Repeaterhardware unseres RD 985 bereits im Analogmodus im Betrieb war, benötigte es nur eine Neuprogrammierung des Codeplugs.

Mithilfe von Stefan (DL1BH) wurde der Codeplug des Hytera-Repeaters in kurzer Zeit angepasst und das Relais ging jetzt im Mixed-Betrieb sowohl analog als auch zunächst im DMR+ Netz QRV.

Die Anbindung erfolgt über HSPA+. Die QRG ist 439,050 Mhz / -7,6 Mhz Shift. Für den FM-Betrieb ist jetzt der CTCSS-Code (67 Hz) erforderlich.

Damit die traditionelle analoge FM-Abendrunde des F28 auf Wunsch der OV-Mitglieder weiterhin ohne Beeinträchtigung stattfinden kann, wird das Relais automatisch täglich ab 19.15 Uhr vom Mixed-Mode bis 20.00 Uhr in den Analog-Mode umgeschaltet. Danach steht der Mixed-Betrieb wieder zur Verfügung.

Auch wurde der Wunsch geäußert, den Timeslot 1 bzw. die TG262 zu deaktivieren, da dort viele QSOs geführt werden und der FM-Betrieb außerhalb der Abendrunde problematisch wäre. So wird trotzdem die Möglichkeit gegeben, das DMR+ Netz nutzen zu können.

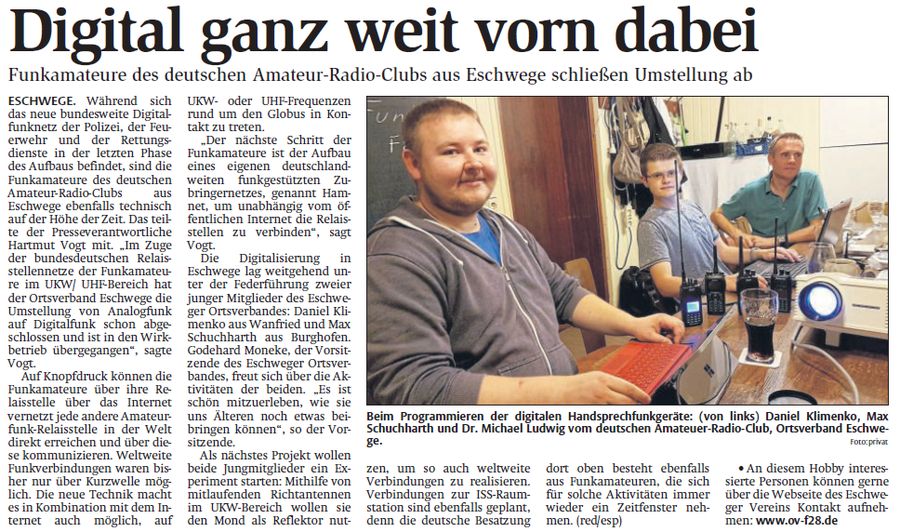

Einige Funkamateure unsers OV´s waren bereits im Besitz eines DMR- Digitalfunkgerätes, sodass der Testbetrieb sofort starten konnte. Benachbarte Funkamateure aus dem Raum Kassel gratulierten uns auf dem Reflektor 4018 zur erfolgreichen Umsetzung dieser Idee.

Einige Mitglieder unsers OVs waren enttäuscht darüber, dass unser Relais von außerhalb digital nicht erreicht werden konnte, weil dafür von ihnen erreichbare Relais am Brandmeister-Netz angeschlossen sind. Ein OM wohnt mittlerweile in Las Vegas, ein anderer hat als Pensionär sein Urlaubs QTH auf den Kanaren.

Dadurch kam der Gedanke auf, unser Relais an beide Netze anzubinden, da dies mittlerweile durch ein DMR-Gateway (Software: G4KLX) möglich wurde und der TimeSlot 1 nicht in Benutzung war.

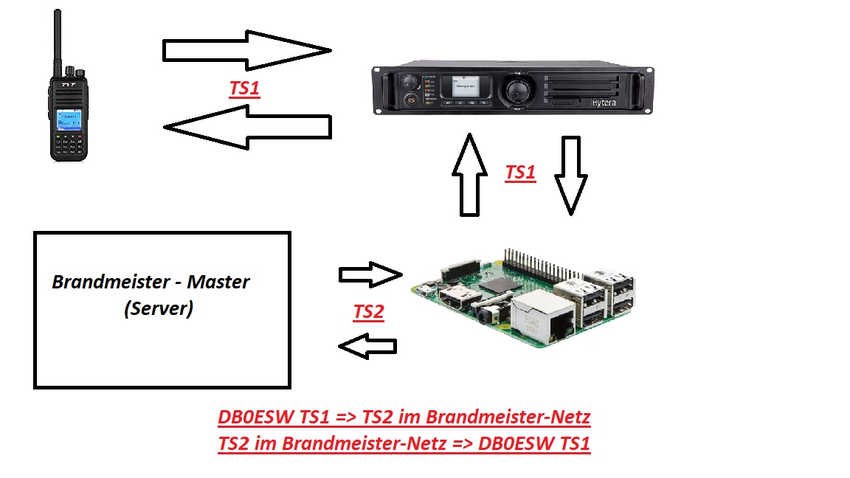

So wurde ein DMR-Gateway mit einem Raspberry 3B so programmiert, dass die Eingabe auf dem TimeSlot 1 in den TimeSlot 2 des Brandmeister-Netzes geroutet wird und umgekehrt.

Hier bietet das Brandmeister-Netz die Möglichkeit, die TG262 dynamisch zu schalten, was den Wünschen der OV-Mitglieder nahezu ideal nachkommt.

Statisch wird das Relais auf der TG8 mit dem Cluster 26261 DL-Mitte (ehem. Nordhessen) geschaltet; ebenso der Reflektor 4018 Nordhessen auf der TG9. Die Notruf-TG9112 ist auch statisch auf unserem Relais erreichbar.

Somit ist die Möglichkeit gegeben, sowohl im DMR+ Netz als auch im Brandmeister-Netz alle gängigen Talkgroups des TS2 (Privat Calls eingeschlossen) zu benutzen und QRV zu werden.

Im DMR+ Netz ist unser Repeater keinem Reflektor zugewiesen und kann dynamisch mit allen Reflektoren verbunden werden. Von einem anderen DMR-Relais besteht die Möglichkeit die Verbindung per ID (PrivatCall: 262628) herzustellen.

Der finanzielle Aufwand der Gesamtumstellung war ausgesprochen minmal, da der Repeater schon vorhanden war. Die Um-und Aufrüstung belief sich auf ca. 100,-Euro für einige Zusatzteile.

An dieser Stelle möchte ich mich bei allen Unterstützern wie z.B. Stefan DL1BH und dem Relaisverbund 4018 bedanken, die mir bei der Umsetzung unserer Wünsche Hilfe geleistet haben.

Daniel Klimenko, DL9EVO (F28)
